TON6800系列光工作站
TON6800系列光工作站是路通自主研發的HFC網絡傳輸設備，用于有線電視廣播光信號接收和回傳數據信號光發送，系列產品已經廣泛應用于全國各地的大、中型廣電運營商。
TON6800系列光工作站
| 設備類型 | 野外型 | 野外型、內膽式 | 野外型、內膽式 | 野外型 | 野外型 | 室內型、單纖 | 室內型、雙纖 |
| 產品型號 | TON6800G | TON6800Ca | TON6800Cb | TON6800W | TON6800V | MN100 | TON6800Ec |

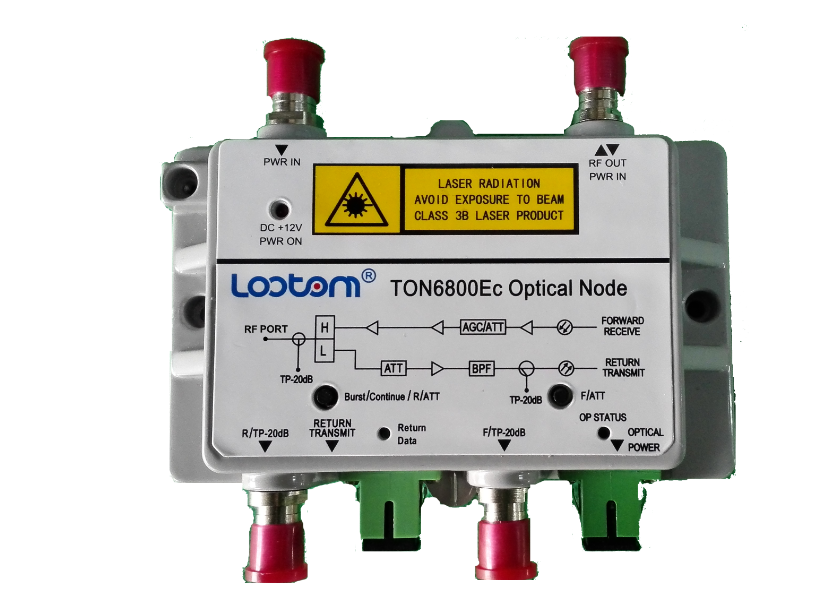

| 產品圖片 |
 |
 |
 |
 |
 |
 |
|
| 接收光波長(nm) | 1200～1600 | 1200～1600 | 1200～1600 | 1200～1600 | 1200～1600 | 1200～1600 | 1200～1600 |
| 發送光波長(nm) | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 |
| 工作帶寬(MHz) | 860/1000 | 860/1000 | 860/1000 | 860/1000 | 860/1000 | 1000 | 1000 |
| 平坦度(dB) | ±0.75 | ±0.75 | ±0.75 | ±0.75 | ±0.75 | ±0.75 | ±0.75 |
| 反射損耗(dB) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
≥16(＜550MHz) ≥14(＞550MHz) |
| 輸入光功率范圍(dBm) | -8～+3 | -8～+3 | -8～+3 | -8～+3 | -9～+3 | -8～+2 | -18～+2 |
| 光AGC范圍(dBm) | -6～+2 | -8～+2 | -8～+2 | -8～+2 | -8～+2 | NA |
-10~0或 -15~-5 |
| 輸出電平(dBµV) | ≥108 | ≥108 | ≥108 | ≥108 | ≥108 | ≥92 *3 | ≥90或80 *3 |
| C/N(dB) | ≥52 *1 | ≥52 *1 | ≥52 *1 | ≥51 *1 | ≥51 *1 | ≥51 *1 | ≥51 *1 |
| CTB(dB) | ≥65 *1 | ≥65 *1 | ≥65 *1 | ≥65 *1 | ≥65 *1 | ≥70 *1 | ≥70 *1 |
| CSO(dB) | ≥61 *1 | ≥61 *1 | ≥61 *1 | ≥61 *1 | ≥65 *1 | ≥65 *1 | ≥65 *1 |
| 回傳輸出光功率(dBm) | 0～4 | 0～4 | 0～4 | 0～4 | 0～4 | 0～4 | 0～4 |
| RFoG功能 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| CMTS信號插入功能 | 支持 | 支持 | 支持 | 無 | 無 | 無 | 無 |
| 動態范圍@NPR≥30dB(dB) | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| 輸出RF端口數 | 2或4 | 2或4 | 1或2 | 1或2 | 1或2 | 1 | 1 |
| 接收單元數量 | 1或2 | 1或2 | 1 | 1 | 1 | 1 | 1 |
| 發送單元數量 | 1或2 | 1或2 | 1 | 1 | 1 | 1 | 1 |
| RF接頭類型 | 公制或英制 | ||||||
| 光接頭類型 | SC/APC或FC/APC | ||||||
| 輸出形式 |
TON6800G：四口獨立輸出 TON6800GⅢ：四口分配輸出 |
四口分配輸出 | 兩口分配輸出 |
TON6800WⅢ：兩口獨立輸出 TON6800WⅡ：兩口分配輸出 |
兩口分配輸出 | 單口輸出 | 單口輸出 |
| 功耗(W) | ＜55 | ＜35 | ＜25 | ＜25 | ＜15 | ＜4 | ＜4 |
| 工作溫度范圍(°C) | -20～+65 | -20～+65 | -20～+65 | -20～+65 | -20～+65 | -25～+60 | -25～+60 |
| 工作濕度范圍(%) | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 | 5～95 *4 |
| MTBF(小時) | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 | ＞10萬 |
| 外形尺寸(mm) | 432×245×173 | 320×225×200 | 260×205×143 | 320×215×130 | 275×205×110 | 31×128×78 | 31×128×78 |
|
注：1.按照《GYT 143-2000 有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》A類要求進行測試； 2.TON6800V為電調型； 3.0dBm接收時； 4.無冷凝。 |
|||||||
